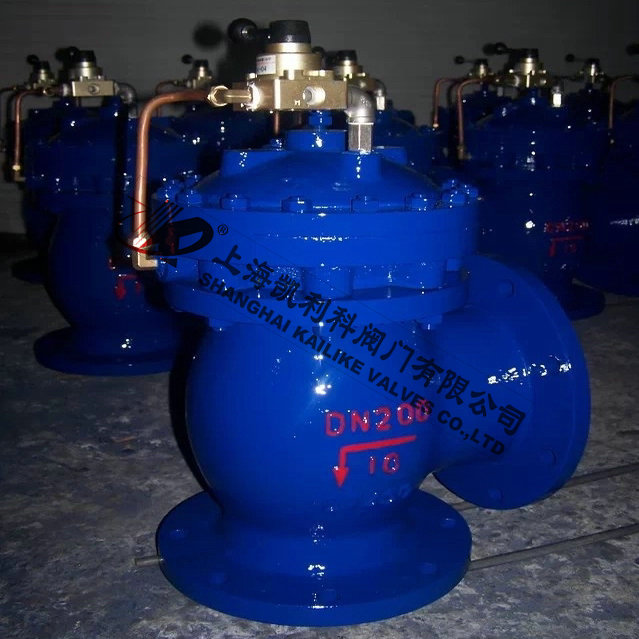

產品名稱：	隔膜式液壓快開排泥閥	產品型號：	JM744X
公稱通徑：	DN80～DN300	功能作用：	排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	液壓
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

JM744X隔膜式液壓快開排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是它安裝在各類沉淀水池的底壁外，用以排除池底泥沙及污物。是一種由液壓源或氣動源作執行機構的角型截斷類閥門。該閥由泥龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。

結構特點

1、采用全襯膠閥板，密封效果好，無泄漏。經久耐用，使用壽命長。
2、在雙室隔膜的膜片壓板裝1個節流裝置，承啟關閉、打開的作用。
3、采用雙室隔膜傳動機構，閥門開啟平穩快捷，比活塞式閥門具有以下優點：
a、無運動磨損，不會因雜質而產生漏水；
b、對泥沙淤積不敏感；
c、不需要潤滑，無機械磨損，無定期更換的橡膠制品，使用壽命長；
4、驅動介質壓力水可直接采用自來水或本水池上部清水，（壓力≥0.05MPa）操作方便。
5、自動化程度高，可實現遠距離自動控制和集中控制。

技術參數

公稱壓力：0.6MPa-1.6MPa
公稱通徑：50～400mm
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598

零部件材料

零件名稱	閥體、閥蓋	膜片壓板、閥盤	閥桿	膜片
材 料	鑄鐵、球鐵、碳鋼	球鐵、青銅	不銹鋼	尼龍強化橡膠

外形結構圖



主要外形尺寸

公稱通徑	連接尺寸							進液接管(G)
	D	D1	Φ	L	H1	H	Z-Φ
80	195	160	210	135	115	330	4-18	1/2"
100	215	180	240	145	125	360	4-18	1/2"
150	280	240	315	185	155	450	8-23	1/2"
200	335	295	400	220	185	545	8-23	1/2"
250	390	350	460	250	215	610	12-23	1/2"
300	440	400	555	280	240	680	12-23	1/2"

安裝示意圖



聲明：【JM744X隔膜式液壓快開排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JM744X隔膜式液壓快開排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
