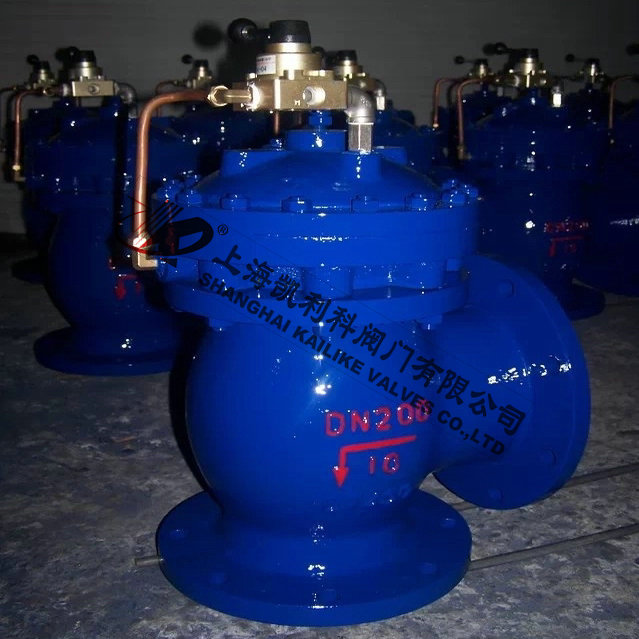

產品名稱：	隔膜式排泥閥	產品型號：	JM744X
公稱通徑：	DN80～DN300	功能作用：	排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	氣動
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

JM744X隔膜式排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是它安裝在各類沉淀水池的底壁外，用以排除池底泥沙及污物。是一種由液壓源或氣動源作執行機構的角型截?cái)囝?lèi)閥門。該閥由泥龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。

結構特點

1、采用全襯膠閥板，密封效果好，無泄漏。經久耐用，使用壽命長。
2、在雙室隔膜的膜片壓板裝1個節流裝置，承啟關閉、打開的作用。
3、采用雙室隔膜傳動機構，閥門開啟平穩快捷，比活塞式閥門具有以下優點：
a、無運動磨損，不會因雜質而產生漏水；
b、對泥沙淤積不敏感；
c、不需要潤滑，無機械磨損，無定期更換的橡膠制品，使用壽命長；
4、驅動介質壓力水可直接采用自來水或本水池上部清水，（壓力≥0.05MPa）操作方便。
5、自動化程度高，可實現遠距離自動控制和集中控制。

技術參數

公稱壓力：0.6MPa-1.6MPa
公稱通徑：50～400mm
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598

零部件材料

零件名稱	閥體、閥蓋	膜片壓板、閥盤	閥桿	膜片
材 料	鑄鐵、球鐵、碳鋼	球鐵、青銅	不銹鋼	尼龍強化橡膠

外形結構圖



主要外形尺寸

公稱通徑	連接尺寸							進液接管(G)
	D	D1	Φ	L	H1	H	Z-Φ
80	195	160	210	135	115	330	4-18	1/2"
100	215	180	240	145	125	360	4-18	1/2"
150	280	240	315	185	155	450	8-23	1/2"
200	335	295	400	220	185	545	8-23	1/2"
250	390	350	460	250	215	610	12-23	1/2"
300	440	400	555	280	240	680	12-23	1/2"

安裝示意圖



聲明：【JM744X隔膜式排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JM744X隔膜式排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
